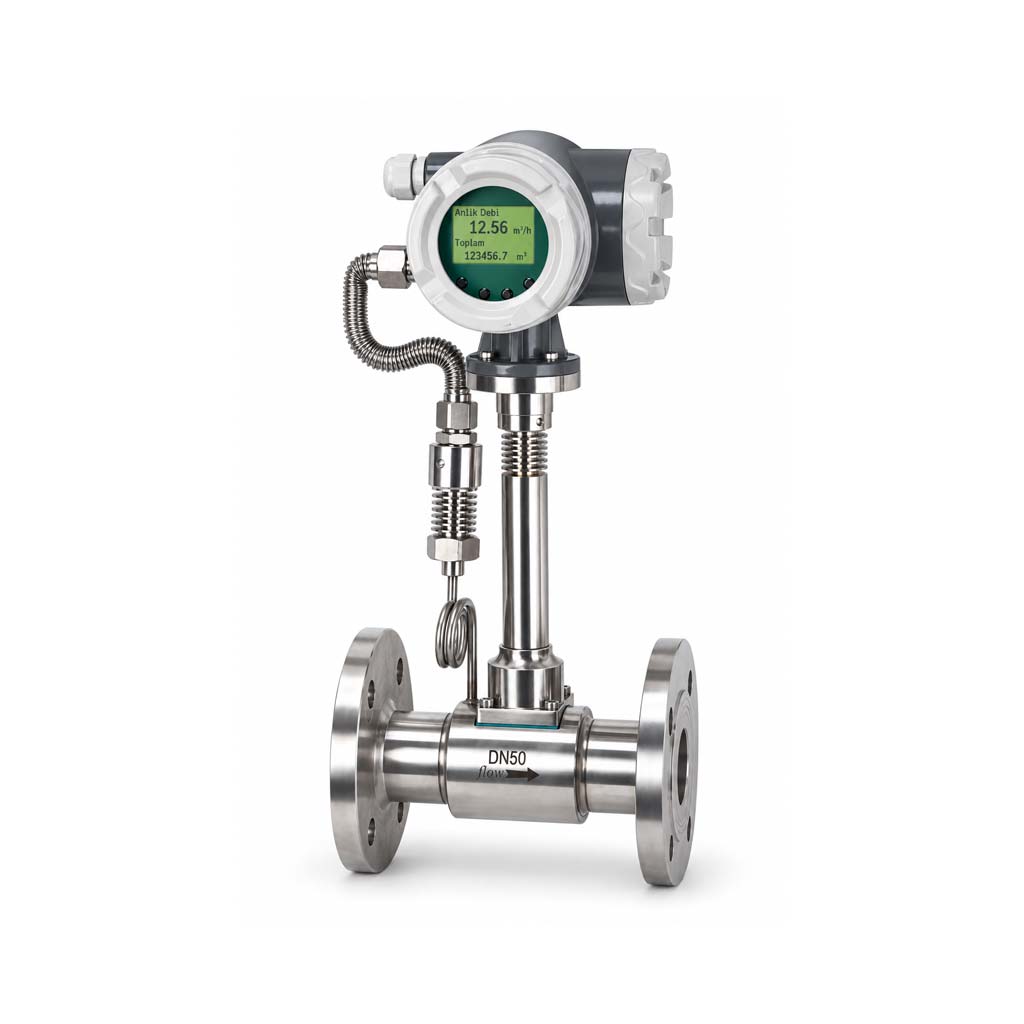

Vorteks debimetreler; buhar, gaz ve sıvıların güvenilir debi ölçümü için flanşlı, wafer ve daldırma tip bağlantı seçenekleri sunar.
Vorteks debimetreler, sıvı, gaz ve özellikle buhar uygulamalarında güvenilir debi ölçümü için kullanılan endüstriyel akış ölçüm cihazlarıdır. Hareketli mekanik parça içermeyen ölçüm prensibi, sağlam yapısı ve düşük bakım ihtiyacı sayesinde proses endüstrisinin çok çeşitli uygulamalarında tercih edilir.
Vorteks debimetrelerin çalışma prensibi Kármán vorteks caddesi prensibine dayanır. Akışkan, ölçüm gövdesi içerisindeki sabit bir engelin (bluff body) etrafından geçerken engelin arkasında dönüşümlü girdaplar oluşur. Oluşan bu vortekslerin frekansı akışkanın hızıyla doğru orantılıdır. Sensör tarafından algılanan vorteks frekansı elektronik olarak işlenerek debi değerine dönüştürülür.
Bu ölçüm teknolojisinin önemli avantajlarından biri sıvıların yanı sıra gaz ve buhar debisinin de ölçülebilmesidir. Özellikle doymuş buhar ve kızgın buhar hatlarında enerji takibi, tüketim ölçümü ve proses kontrolü amacıyla vorteks debimetreler yaygın olarak kullanılmaktadır.
Farklı boru çapları, proses koşulları ve montaj gereksinimleri için flanşlı, wafer tip ve daldırma tip vorteks debimetre seçenekleri sunulmaktadır.
Flanşlı vorteks debimetreler, cihazın boru hattına flanş bağlantılarıyla sağlam şekilde monte edilmesini sağlar. Endüstriyel proseslerde, yüksek sıcaklık ve basınç koşullarında güvenilir ve kalıcı bir debi ölçüm çözümü sunar.
Wafer tip vorteks debimetreler, iki boru flanşı arasına monte edilen kompakt yapıları sayesinde daha az montaj alanı gerektirir. Düşük ağırlık ve kompakt tasarımın önemli olduğu uygulamalarda ekonomik ve pratik bir alternatif oluşturur.
Daldırma tip vorteks debimetrelerde ölçüm sensörü boru hattı içerisine yerleştirilir. Özellikle büyük çaplı boru hatlarında tüm hat çapında bir inline debimetre kullanmak yerine daha ekonomik ve kolay uygulanabilir bir ölçüm çözümü sunabilir. Daldırma tip yapı; büyük çaplı hava, gaz ve uygun proses akışkanlarının debi takibinde önemli avantaj sağlar.
Hareketli mekanik parçaların bulunmaması aşınmayı ve periyodik bakım ihtiyacını azaltır. Bu özellik, vorteks debimetreleri yüksek sıcaklıktaki buhar ve proses akışkanlarının sürekli ölçümü için dayanıklı bir alternatif haline getirir.
Uygulamaya ve cihaz konfigürasyonuna bağlı olarak anlık debi ve toplam akış miktarı izlenebilir; analog, pulse ve dijital haberleşme çıkışları üzerinden ölçüm değerleri PLC, SCADA, DCS ve diğer proses otomasyon sistemlerine aktarılabilir.
Buhar ve gaz uygulamalarında basınç ve sıcaklık değişimleri akışkan yoğunluğunu etkileyebildiğinden, gerekli uygulamalarda sıcaklık ve basınç kompanzasyonu kullanılarak standart hacimsel veya kütlesel debi hesaplamaları gerçekleştirilebilir. Entegre sıcaklık ve/veya basınç kompanzasyonuna sahip multivariable vorteks debimetre seçenekleri de proses gereksinimlerine göre kullanılabilir.
Vorteks debimetreler; buhar üretim ve dağıtım hatları, basınçlı hava sistemleri, endüstriyel gazlar, enerji yönetimi, kimya ve petrokimya tesisleri, enerji santralleri, HVAC sistemleri ve genel proses uygulamalarında güvenilir akış ölçümü için kullanılabilir.
Flanşlı Tip: Endüstriyel boru hatlarında sağlam ve kalıcı montaj için idealdir. Buhar, gaz ve sıvı proseslerinde geniş kullanım alanına sahiptir.
Wafer Tip: İki flanş arasına monte edilen kompakt yapısı sayesinde düşük ağırlık, daha az montaj alanı ve ekonomik kurulum avantajı sağlar.
Daldırma Tip: Sensörün boru içerisine daldırılmasıyla ölçüm gerçekleştirir. Özellikle büyük çaplı boru hatlarında ekonomik ve pratik debi ölçümü için avantajlıdır.
• Sıvı, gaz ve buhar debisi ölçümü
• Buhar uygulamaları için ideal ölçüm teknolojisi
• Kármán vorteks ölçüm prensibi
• Hareketli mekanik parça içermez
• Düşük bakım ihtiyacı
• Flanşlı bağlantı seçeneği
• Kompakt wafer tip bağlantı seçeneği
• Büyük boru çapları için daldırma tip seçeneği
• Anlık ve toplam debi ölçümü
• Doymuş ve kızgın buhar uygulamalarına uygun model seçenekleri
• Basınç ve sıcaklık kompanzasyonu seçenekleri
• PLC, SCADA ve DCS sistemlerine entegrasyon
• Enerji ve buhar tüketim takibi için uygun
• Endüstriyel proseslerde güvenilir ve sürekli debi ölçümü
