Fark Basınç Transmitteri

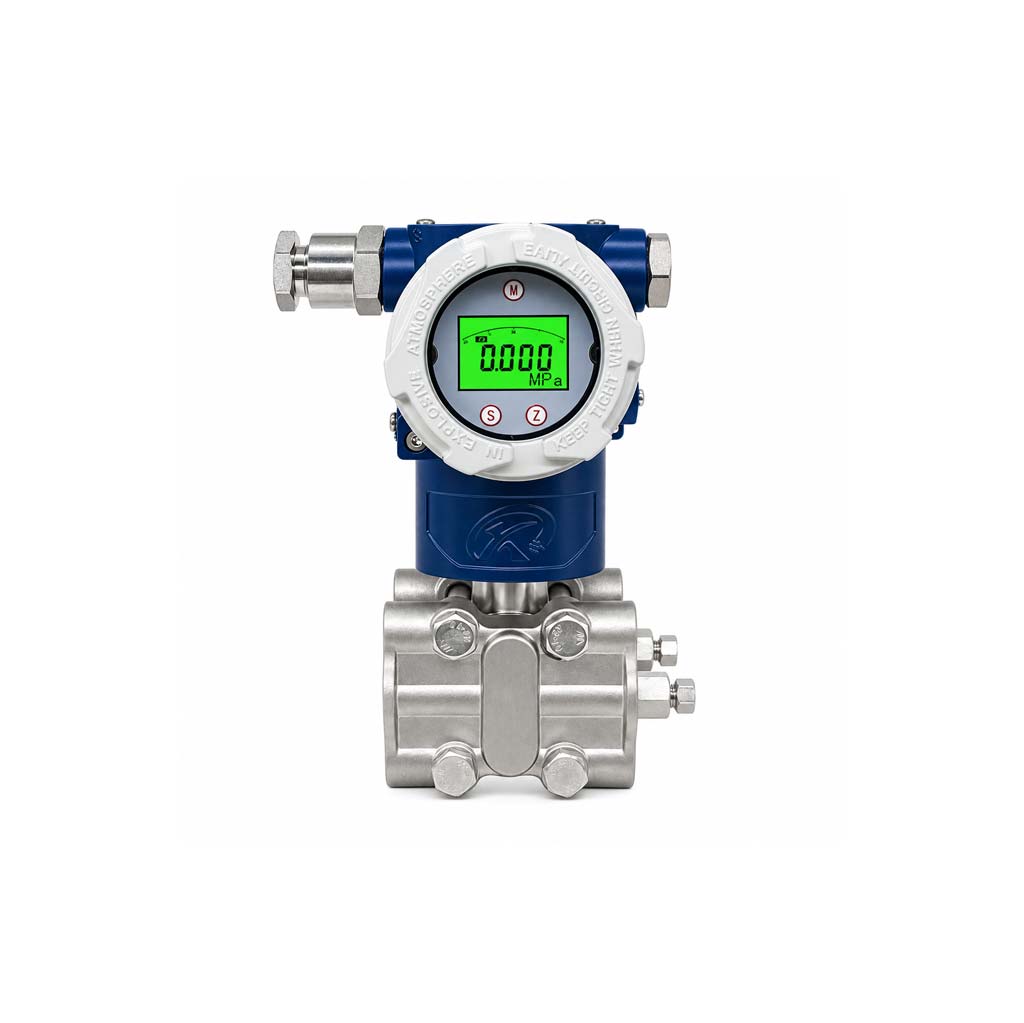

PT600 yüksek hassasiyetli fark basınç transmitteri, endüstriyel proseslerde iki farklı noktadaki basınç arasındaki farkı hassas ve kararlı biçimde ölçmek amacıyla geliştirilmiş akıllı bir basınç ölçüm cihazıdır. Monokristal silikon sensör teknolojisi, çift diyaframlı koruma yapısı ve dijital sinyal işleme özellikleri sayesinde farklı proses koşullarında güvenilir ölçüm performansı sunar.

Fark basınç ölçümünde transmitter, yüksek basınç (HP) ve düşük basınç (LP) bağlantılarından aldığı değerler arasındaki farkı hesaplar. Bu yöntem; filtre kirliliğinin izlenmesi, boru hatlarında basınç kaybının belirlenmesi, kapalı tanklarda hidrostatik seviye ölçümü ve diferansiyel basınca dayalı debi ölçümü gibi uygulamalarda kullanılır.

PT600 serisinde kullanılan monokristal silikon sensör, yüksek ölçüm hassasiyeti ve uzun dönem kararlılık sağlamak üzere tasarlanmıştır. Çift diyaframlı aşırı yük koruma yapısı, proses sırasında oluşabilecek yüksek statik basınç ve tek taraflı aşırı basınç etkilerine karşı ölçüm elemanının korunmasına yardımcı olur.

Cihazın akıllı elektronik modülü, sıcaklık ve statik basınç değişimlerinden kaynaklanan ölçüm sapmalarını azaltmak amacıyla kompanzasyon işlemleri gerçekleştirir. Böylece değişken proses koşullarında ölçüm doğruluğunun korunması desteklenir.

4–20 mA + HART ve RS485 haberleşme seçenekleri, PT600'ün PLC, SCADA ve proses kontrol sistemlerine entegre edilmesini sağlar. Uygun konfigürasyonlarda cihaz parametreleri yerel panel üzerinden veya desteklenen dijital haberleşme altyapısıyla ayarlanabilir.

PT600 fark basınç transmitteri; kimya, enerji, su arıtma, petrokimya, makine imalatı ve endüstriyel proses otomasyonu gibi alanlarda yüksek hassasiyet gerektiren fark basınç uygulamaları için kullanılabilir.

Öne Çıkan Teknik Özellikler

• Ürün kodu: PT600

• Ürün tipi: Akıllı fark basınç transmitteri

• Ölçüm prensibi: Monokristal silikon sensör teknolojisi

• Ölçülen büyüklük: Diferansiyel basınç

• Ölçüm ortamı: Uygun sıvılar, gazlar ve buhar

• Çıkış seçenekleri: 4–20 mA + HART / RS485

• Besleme gerilimi: 12–36 VDC

• Doğruluk seçenekleri: ±%0,05 FS / ±%0,075 FS / ±%0,1 FS

• Ölçüm aralığı seçenekleri: 0,6 kPa'dan 1 MPa'ya kadar farklı sensör aralıkları

• Aralık ayarlama oranı: 10:1

• Aşırı yük koruması: Çift diyaframlı tasarım

• Tek taraflı aşırı basınç koruması: Üretici referansında 42 MPa'ya kadar

• Ortam sıcaklığı: -40 ... +85 °C

• Göstergeli model ortam sıcaklığı: -20 ... +65 °C

• Proses sıcaklığı: -40 ... +125 °C

• İzolasyon diyaframı seçenekleri: SS316L, Hastelloy C-276, tantal ve altın kaplama

• Proses bağlantı malzemesi: SS304 / SS316L

• Muhafaza: Epoksi kaplamalı alüminyum alaşım

• Koruma sınıfı: IP65; belirli konfigürasyonlarda IP67

• Parametre ayarı: Yerel panel ve desteklenen dijital haberleşme üzerinden

Teknik değerler referans ürün ailesine aittir. Ölçüm aralığı, doğruluk, basınç dayanımı, diyafram malzemesi ve koruma sınıfı seçilen konfigürasyona göre doğrulanmalıdır.

Monokristal Silikon Sensör Teknolojisi

PT600, yüksek hassasiyetli monokristal silikon algılama teknolojisi kullanır.

Bu sensör yapısı, düşük diferansiyel basınçların ölçülmesinde hassasiyet sağlarken akıllı elektronik kompanzasyon sistemiyle birlikte sıcaklık ve statik basınç değişimlerinin etkisini azaltmayı hedefler.

±%0,05 FS'ye kadar doğruluk seçeneği, hassas proses kontrolü gerektiren uygulamalarda önemli bir avantaj sunar.

Çift Diyaframlı Aşırı Yük Koruması

Endüstriyel fark basınç uygulamalarında sensörün yüksek ve düşük basınç tarafları arasında ani basınç değişimleri meydana gelebilir.

PT600'ün çift diyaframlı koruma tasarımı, ölçüm elemanının tek taraflı aşırı basınç etkilerinden korunmasına yardımcı olur.

Bu yapı, özellikle yüksek statik basınç altında küçük basınç farklarının ölçülmesi gereken proseslerde önem taşır.

HART ve RS485 Haberleşme

PT600, endüstriyel otomasyon sistemleri için farklı haberleşme alternatifleri sunar.

4–20 mA + HART: Basınç farkının analog akım sinyaliyle iletilmesine ve HART uyumlu cihazlarla dijital haberleşmeye olanak tanır.

RS485: Uyumlu kontrol ve izleme sistemleriyle dijital veri iletişimi sağlar.

Uygun konfigürasyonlarda ölçüm parametrelerinin yerel panelden veya haberleşme üzerinden yapılandırılması mümkündür. RS485 protokolü ve kullanılabilir parametre fonksiyonları sipariş öncesinde doğrulanmalıdır.

Fark Basınç Ölçümünün Kullanım Alanları

Filtre kirliliği izleme: Filtrenin giriş ve çıkışındaki basınç farkı takip edilerek filtre üzerinde oluşan basınç kaybı izlenebilir.

Diferansiyel basınçla debi ölçümü: Orifis plakası veya uygun bir kısma elemanı üzerinde oluşan basınç farkı ölçülerek debi hesaplaması yapılabilir.

Kapalı tanklarda seviye ölçümü: Tankın alt ve üst bağlantıları arasındaki basınç farkından yararlanılarak uygun proses koşullarında hidrostatik sıvı seviyesi belirlenebilir.

Pompa ve proses izleme: Sistem bileşenleri arasındaki basınç kaybı ölçülerek işletme koşullarının takibi sağlanabilir.

Endüstriyel basınç farkı kontrolü: Boru hatları, proses ekipmanları ve basınçlı sistemlerde iki nokta arasındaki diferansiyel basınç izlenebilir.

Kullanım Alanları

• Endüstriyel fark basınç ölçümü

• Filtre kirliliği ve basınç kaybı izleme

• Orifis plakası ile debi ölçümü

• Kapalı tanklarda hidrostatik seviye ölçümü

• Kimya ve petrokimya tesisleri

• Enerji üretim tesisleri

• Su arıtma sistemleri

• Gaz ve buhar prosesleri

• Pompa ve boru hattı kontrolü

• PLC ve SCADA otomasyonu

Ürün Seçim Notu

PT600 fark basınç transmitteri seçilirken ölçülecek diferansiyel basınç aralığı, maksimum statik basınç, akışkan sıcaklığı, proses bağlantısı ve izolasyon diyaframı malzemesi birlikte değerlendirilmelidir.

Özellikle yüksek statik basınç altında düşük diferansiyel basınç ölçümlerinde uygun sensör aralığı ve aşırı yük dayanımı önemlidir.

Diferansiyel basınç üzerinden debi veya seviye hesaplaması yapılacaksa proses geometrisi, akışkan yoğunluğu ve ilgili hesaplama parametreleri ayrıca dikkate alınmalıdır.
