FLW-SNR L tipi seviye şalteri, SUS304 paslanmaz yapısı ve tek şamandıralı tasarımıyla tanklarda noktasal sıvı seviye kontrolü sağlar.

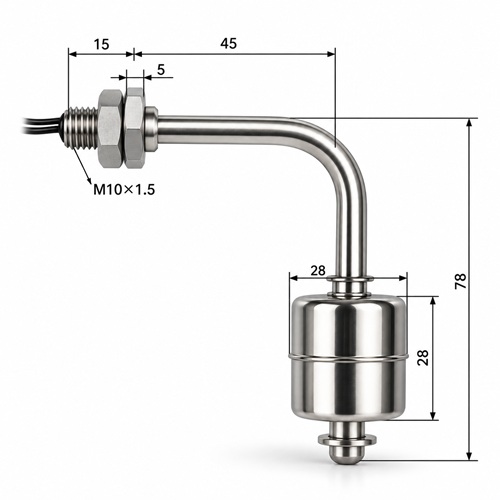

FLW-SNR L tipi paslanmaz seviye şalteri, tank ve sıvı haznelerinde belirlenen seviyenin algılanması amacıyla kullanılan, L şeklinde gövde tasarımına sahip manyetik şamandıralı seviye sensörüdür. SUS304 paslanmaz çelik konstrüksiyonu ve tek şamandıralı yapısıyla endüstriyel sıvı seviye kontrol uygulamaları için geliştirilmiştir.
L tipi gövde tasarımı, düz tip seviye şalterlerinden farklı bir montaj geometrisi sunar. Sensörün bağlantı bölümü ile şamandıra mekanizmasının açılı yerleşimi, uygun tank tasarımlarında belirli bir seviyenin algılanmasına olanak tanır. Bu yapı, özellikle düz gövdeli sensörlerin yerleşim açısından uygun olmadığı uygulamalarda alternatif oluşturur.
FLW-SNR, sıvı seviyesine bağlı olarak hareket eden manyetik şamandıra prensibiyle çalışır. Sıvı seviyesi belirlenen noktaya ulaştığında şamandıra konum değiştirir ve içerisindeki mıknatıs, sensör gövdesindeki reed switch kontağını tetikler. Oluşan anahtarlama sinyali; minimum veya maksimum seviye alarmı, pompa kontrolü ve otomasyon sistemlerinde kullanılabilir.
Sensörün stem, şamandıra, stopper ve somun parçaları SUS304 paslanmaz çelikten üretilmektedir. -40 °C ile +120 °C çalışma sıcaklığı ve 5 bar basınç dayanımı, ürünü malzeme uyumluluğu sağlanan farklı endüstriyel sıvı uygulamaları için uygun bir seçenek haline getirir.
Tek şamandıralı FLW-SNR L tipi model, sürekli seviye ölçümü yerine belirlenen kontrol noktasında kontak değişimi sağlayan bir noktasal seviye şalteridir.
Model: FLW-SNR L Tipi
Ürün tipi: Manyetik şamandıralı seviye şalteri
Gövde tasarımı: L tipi / açılı yapı
Şamandıra sayısı: 1 adet
Seviye kontrolü: Tek noktadan seviye algılama
Stem malzemesi: SUS304 paslanmaz çelik
Şamandıra malzemesi: SUS304 paslanmaz çelik
Stopper malzemesi: SUS304 paslanmaz çelik
Somun malzemesi: SUS304 paslanmaz çelik
Çalışma sıcaklığı: -40 ... +120 °C
Basınç dayanımı: 0,5 MPa / 5 bar
Şamandıra özgül ağırlığı: 0,7 ±0,05
Maksimum kontak kapasitesi: 50 W DC/AC
Maksimum gerilim: 300 V DC/AC
Maksimum akım: 0,5 A DC/AC
Çalışma prensibi: Manyetik reed switch
Çıkış fonksiyonu: Kontak anahtarlama
FLW-SNR serisinin bu modeli, L şeklindeki açılı gövdesiyle düz tip paslanmaz seviye şalterlerinden ayrılır.
Açılı sensör geometrisi, bağlantı noktası ile şamandıra konumunun farklı eksenlerde yerleştirilmesini sağlar. Böylece tank yapısına bağlı olarak seviye algılama noktasının konumlandırılmasında farklı bir montaj alternatifi sunar.
Kompakt yapısı ve tek şamandıralı tasarımı, yalnızca bir kontrol noktasının izlenmesi gereken uygulamalar için uygundur.
FLW-SNR L tipi seviye şalterinin stem, şamandıra, stopper ve somun parçaları SUS304 paslanmaz çelikten üretilmektedir.
Paslanmaz konstrüksiyon, endüstriyel sıvı tanklarında metal malzeme gerektiren uygulamalarda kullanılabilir. Ürünün sıvıyla temas eden parçalarının kimyasal uyumluluğu, sıvı yoğunluğu ve çalışma sıcaklığı ürün seçiminde değerlendirilmelidir.
Endüstriyel sıvı tankları
Su depoları ve sıvı hazneleri
Makine ve ekipman tankları
Proses sıvısı depoları
Minimum seviye kontrolü
Maksimum seviye kontrolü
Düşük seviye alarmı
Taşma kontrolü
Pompa ve ekipman otomasyonu
Açılı sensör yerleşimi gerektiren tank uygulamaları
FLW-SNR L tipi model, tek şamandıralı noktasal seviye kontrolü için tasarlanmıştır. Sensörün gerçek montaj yönü, L gövde ölçüleri ve anahtarlama noktası uygulamanın mekanik gereksinimlerine göre değerlendirilmelidir.
Şamandıra özgül ağırlığı 0,7 ±0,05 olduğundan sıvı yoğunluğu, doğru ürün seçimi açısından önemlidir. Elektrik bağlantısında belirtilen maksimum kontak kapasitesi, gerilim ve akım değerleri aşılmamalıdır.
