H200 – H200G elektrik kontaklı manometreler, kuru ve silikon dolgulu seçenekleriyle 400 bar'a kadar basınç ölçümü, alarm ve proses kontrolü sağlar.

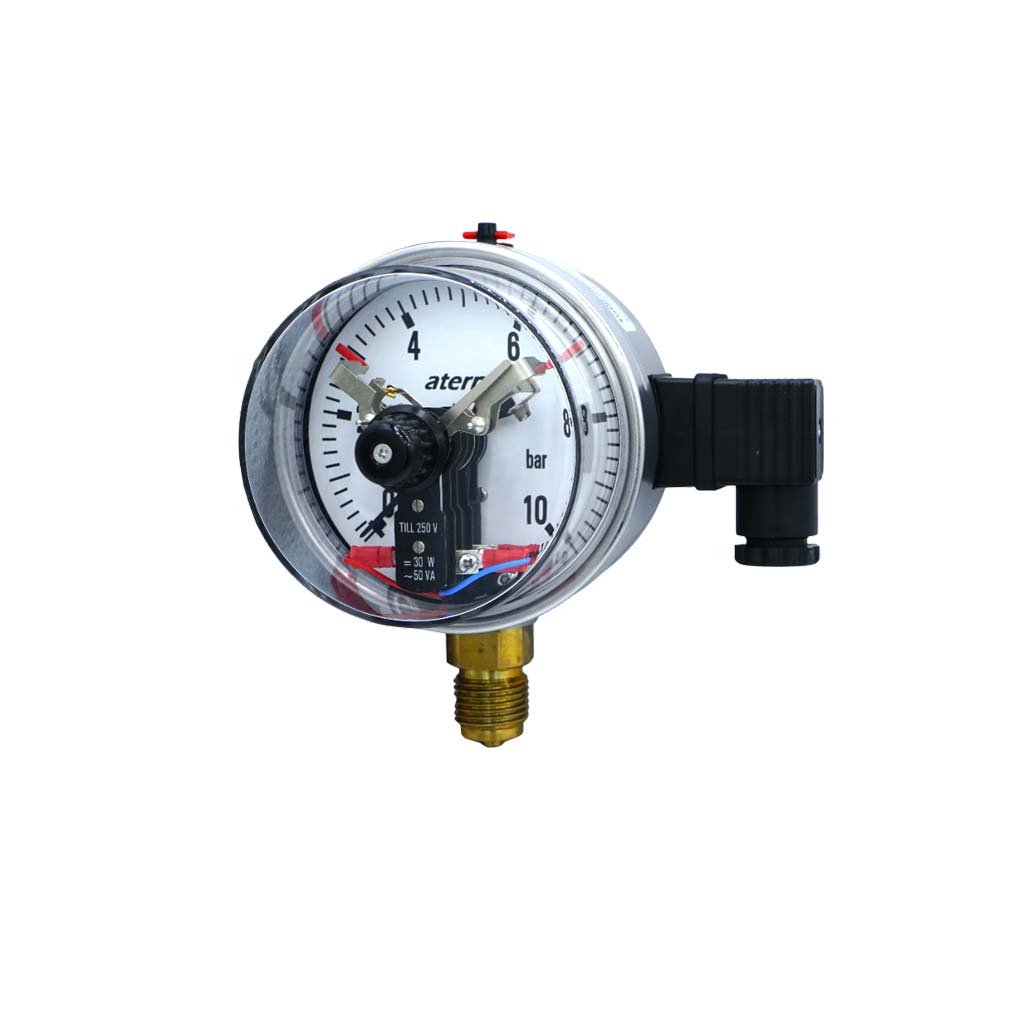

H200 – H200G Endüstriyel Seri Elektrik Kontaklı Manometreler, endüstriyel sistemlerde basıncın mekanik olarak ölçülmesi, izlenmesi ve belirlenen basınç seviyelerinde elektriksel kontak sinyali oluşturulması amacıyla geliştirilmiş basınç ölçüm ve kontrol cihazlarıdır.
Geleneksel mekanik manometrelerden farklı olarak elektrik kontaklı manometreler, basınç değerini analog kadran üzerinden gösterirken ayarlanan alt veya üst basınç limitlerine ulaşıldığında elektriksel kontakların durumunu değiştirir. Bu özellik, endüstriyel alarm sistemleri, proses kontrol uygulamaları ve otomasyon sistemlerinde basınca bağlı anahtarlama işlemlerinin gerçekleştirilmesine olanak tanır.
H200 serisi kuru tip, H200G serisi ise silikon dolgulu olarak sunulmaktadır. Silikon dolgulu modeller, titreşim ve basınç pulsasyonlarının bulunduğu çalışma ortamlarında ibre salınımlarını azaltarak daha kararlı basınç göstergesi sağlar.
Paslanmaz çelik kasa yapısı, Cl. 1.0 hassasiyet sınıfı, Ø100 mm ve Ø160 mm gösterge seçenekleri ve 400 bar'a kadar ölçüm aralıklarıyla H200 – H200G serisi; makine imalatı, enerji santralleri, proses endüstrisi ve gemi uygulamalarında güvenilir basınç izleme ve kontrol çözümü sunar.
Basınç ölçümü ve elektriksel kontak anahtarlama fonksiyonu
H200 kuru tip ve H200G silikon dolgulu model seçenekleri
Ø100 mm ve Ø160 mm gösterge çapları
0…1 bar ile 0…400 bar arasında pozitif basınç ölçüm skalaları
Vakum ve birleşik basınç ölçüm seçenekleri
Cl. 1.0 hassasiyet sınıfı
AISI 304 paslanmaz çelik kasa
Tek kontak, çift kontak ve değiştirici kontak seçenekleri
Normalde açık (NA) ve normalde kapalı (NK) kontak konfigürasyonları
Kuru modellerde IP54, silikon dolgulu modellerde IP65 koruma sınıfı
Titreşimli sistemlere uygun silikon dolgulu tasarım
Endüstriyel alarm ve otomasyon sistemleriyle kullanılabilen kontak çıkışları
Elektrik beslemesi gerektirmeyen mekanik basınç göstergesi
Model: H200.xxx.Kxx (Kuru) – H200G.xxx.Kxx (Silikon Dolgulu)
Ürün Tipi: Endüstriyel seri elektrik kontaklı mekanik manometre
Ölçüm Prensibi: Bourdon tüplü mekanik basınç ölçümü ve elektriksel kontak anahtarlama
Gösterge Çapları: Ø100 mm, Ø160 mm
Pozitif Basınç Ölçüm Aralıkları: 0…1 bar ile 0…400 bar
Vakum ve Birleşik Basınç Ölçüm Aralıkları: -1…0 bar ile -1…+24 bar
Hassasiyet Sınıfı: Cl. 1.0
Standart Proses Bağlantısı: G1/2B erkek dişli
Kasa Malzemesi: AISI 304 paslanmaz çelik
Ön Kapak: AISI 304 paslanmaz çelik, bayonet tip
Ölçüm Mekanizması: Pirinç
Proses Bağlantı Malzemesi: Pirinç
Bourdon Tüpü: Bakır alaşım
Gösterge Camı: Polikarbonat
Dolgu Sıvısı: H200G modelinde silikon
Koruma Sınıfı:
H200 kuru tip: IP54
H200G silikon dolgulu: IP65
Ortam Sıcaklığı: -20 °C ile +60 °C
Maksimum Akışkan Sıcaklığı: +60 °C
Çalışma Basıncı:
Sürekli çalışma: Tam skalanın %75'i
Kısa süreli çalışma: Tam skala değeri
İbre: Siyah boyalı alüminyum DIN ibre
Kadran: Beyaz zeminli alüminyum gösterge
Sıcaklık Etkisi: ±0,04 × (t2 − t1) % tam skala; referans sıcaklığı +20 °C'dir.
H200 – H200G serisi, proses kontrol gereksinimlerine göre farklı elektriksel kontak konfigürasyonlarıyla sunulmaktadır.
Tek Kontak Seçenekleri
K1 – Normalde Açık (NA / NO): Ayarlanan basınç seviyesinde kontak kapanması için kullanılır.
K2 – Normalde Kapalı (NK / NC): Ayarlanan basınç seviyesinde kontak açılması için kullanılır.
Çift Kontak Seçenekleri
K11 – Normalde Açık / Normalde Açık (NA/NA)
K12 – Normalde Açık / Normalde Kapalı (NA/NK)
K21 – Normalde Kapalı / Normalde Açık (NK/NA)
K22 – Normalde Kapalı / Normalde Kapalı (NK/NK)
Çift kontaklı modeller, alt ve üst basınç sınırlarının izlenmesi gibi iki ayrı anahtarlama noktasının gerekli olduğu uygulamalarda kullanılabilir.
Değiştirici Kontak (Enversör)
K3 – SPDT değiştirici kontak seçeneği, basınç seviyesine bağlı olarak ortak kontak üzerinden normalde açık veya normalde kapalı devreye anahtarlama yapılmasına olanak tanır.
Kontakların elektriksel yük kapasitesi, bağlantı şekli ve anahtarlama yönü seçilen kontak tipinin teknik verilerine göre belirlenmelidir.
H200 Kuru Tip Elektrik Kontaklı Manometre
H200 kuru tip model, sıvı dolgu içermeyen mekanik tasarımıyla genel endüstriyel basınç ölçüm ve kontrol uygulamalarında kullanılır. IP54 koruma sınıfına sahip paslanmaz çelik kasası ve farklı kontak seçenekleri sayesinde makine ve proses sistemlerinde yerel basınç izleme ile elektriksel anahtarlama işlevlerini bir arada sunar.
H200G Silikon Dolgulu Elektrik Kontaklı Manometre
H200G silikon dolgulu model, titreşimli endüstriyel ortamlarda basınç göstergesinin kararlılığını artırmak amacıyla tasarlanmıştır. Silikon dolgusu, ibre salınımlarını sönümleyerek okunabilirliği artırır. IP65 koruma sınıfıyla toza ve su püskürmelerine karşı daha yüksek koruma sağlar.
Endüstriyel Proses Kontrol Sistemleri: Proses basıncının izlenmesi ve ayarlanan basınç sınırlarında elektriksel kontak sinyali oluşturulması için kullanılır.
Pompa ve Kompresör Sistemleri: Basınç seviyesine bağlı alarm, izleme ve uygun kontrol devrelerinde anahtarlama işlemlerinin gerçekleştirilmesine yardımcı olur.
Makine İmalat Endüstrisi: Endüstriyel makinelerde basınç göstergesi ve elektriksel kontak çıkışı gerektiren uygulamalarda kullanılır.
Enerji Üretim Santralleri: Enerji tesislerinde yardımcı sistemlerin ve basınçlı hatların izlenmesi için uygundur.
Proses Endüstrisi: Korozif olmayan gaz ve sıvı akışkanların kullanıldığı üretim hatlarında basınç ölçüm ve kontrol uygulamalarına çözüm sunar.
Gemi ve Denizcilik Endüstrisi: Gemi makineleri ve yardımcı tesisatlarda basınç izleme ve alarm uygulamalarında kullanılabilir.
Ölçüm ve Kontrol Fonksiyonu: Basınç göstergesi ve elektriksel kontak çıkışını tek cihazda birleştirir.
Ayarlanabilir Basınç Limitleri: Uygun kontak mekanizmasıyla belirlenen basınç seviyelerinde anahtarlama yapılmasına olanak tanır.
Alarm Sistemleriyle Entegrasyon: Kontak çıkışları, elektriksel özellikleri uygun alarm ve kontrol devrelerine bağlanabilir.
Yüksek Ölçüm Hassasiyeti: Cl. 1.0 hassasiyet sınıfı, endüstriyel basınç izleme uygulamalarında doğru mekanik gösterim sağlar.
Titreşime Dayanıklı Model: H200G silikon dolgulu seçenek, titreşimli ortamlarda ibre hareketlerini sönümleyerek okunabilirliği artırır.
Dayanıklı Kasa Yapısı: AISI 304 paslanmaz çelik kasa, endüstriyel çalışma koşullarında mekanik dayanıklılık sunar.
Farklı Kontak Konfigürasyonları: Tek kontak, çift kontak ve SPDT seçenekleri sayesinde çeşitli basınç izleme ve kontrol senaryolarına uyum sağlar.
NPT ve alternatif proses bağlantıları
kg/cm², psi, MPa gibi farklı basınç ölçüm skalaları
Müşteriye özel kadran tasarımı
Kalibrasyon sertifikası
H200 – H200G serisi, mekanik basınç ölçümünü elektriksel anahtarlama fonksiyonuyla birleştirerek endüstriyel proseslerin izlenmesi ve kontrolünde pratik bir çözüm sunar.
Kuru tip H200 modeli genel endüstriyel uygulamalar için uygunken, silikon dolgulu H200G modeli titreşimli sistemlerde daha kararlı basınç göstergesi sağlar.
H200 – H200G Endüstriyel Seri Elektrik Kontaklı Manometreler, pompa sistemleri, makine imalatı, enerji tesisleri ve proses endüstrisinde basınç ölçümü, alarm ve otomasyon uygulamaları için güvenilir bir seçenektir.
