C600 – C600G kapsül diyaframlı manometreler, kuru ve gliserinli seçenekleriyle 25–1000 mbar aralığında hassas düşük basınç ve vakum ölçümü sağlar.
C600 – C600G Kapsül Diyaframlı Manometreler, düşük basınç ve vakum uygulamalarında hassas mekanik basınç ölçümü sağlamak amacıyla geliştirilmiş endüstriyel ölçüm cihazlarıdır. Özellikle milibar (mbar) seviyesindeki basınçların ölçülmesi gereken sistemlerde güvenilir ve kolay okunabilir basınç göstergesi sunar.
EN 837-3 standardına uygun olarak üretilen C600 – C600G serisi, kapsül diyaframlı ölçüm prensibi sayesinde düşük basınç değişimlerini mekanik harekete dönüştürerek analog kadran üzerinden gösterir. Bu yapı, geleneksel Bourdon tüplü manometrelerin yerine düşük basınç ölçümü için özel olarak tasarlanmış bir alternatif sunar.
Seri, C600 kuru tip ve C600G gliserin dolgulu olmak üzere iki farklı modelden oluşur. C600 kuru tip, genel düşük basınç ve vakum ölçümleri için kullanılırken C600G gliserin dolgulu model, mekanik titreşimlerin ve basınç dalgalanmalarının bulunduğu sistemlerde ibre hareketlerini sönümleyerek daha kararlı bir gösterim sağlar.
Ø63 mm, Ø100 mm ve Ø160 mm gösterge çaplarıyla sunulan bu manometreler; doğalgaz sistemleri, laboratuvar ekipmanları, medikal uygulamalar, vakum sistemleri ve makine imalatı gibi farklı sektörlerde kullanılabilir.
EN 837-3 standardına uygun kapsül diyaframlı mekanik ölçüm sistemi
C600 kuru tip ve C600G gliserin dolgulu model seçenekleri
Ø63 mm, Ø100 mm ve Ø160 mm gösterge çapları
0…25 mbar ile 0…1000 mbar arasında pozitif basınç ölçüm skalaları
-25…0 mbar ile -1000…0 mbar arasında vakum ölçüm skalaları
Cl. 1.6 hassasiyet sınıfı
Düşük basınç değişimlerini algılayabilen kapsül diyafram teknolojisi
Gliserin dolgulu modellerde titreşim ve pulsasyon sönümleme
Analog gösterge üzerinden sıfır noktası ayarı imkânı
Farklı proses bağlantı ve montaj seçenekleri
Korozif olmayan ve malzeme uyumluluğu bulunan akışkanlarla kullanım
Model: C600 (Kuru) – C600G (Gliserin Dolgulu)
Ürün Tipi: Kapsül diyaframlı mekanik düşük basınç manometresi
Ölçüm Prensibi: Kapsül diyaframlı mekanik basınç ölçümü
Üretim Standardı: EN 837-3
Gösterge Çapları: Ø63 mm, Ø100 mm, Ø160 mm
Pozitif Basınç Ölçüm Aralıkları: 0…25 mbar ile 0…1000 mbar
Vakum Ölçüm Aralıkları: -25…0 mbar ile -1000…0 mbar
Hassasiyet Sınıfı: Cl. 1.6
Standart Proses Bağlantıları:
Ø63 mm: G1/4B
Ø100 mm ve Ø160 mm: G1/2B
Kasa Malzemesi:
C600 kuru tip: Sarı boyalı çelik
C600G gliserin dolgulu: AISI 304 paslanmaz çelik
Ön Kapak:
C600 kuru tip: Sarı boyalı çelik
C600G gliserin dolgulu: AISI 304 paslanmaz çelik
Ø63 mm kuru tip: Ön kapaksız tasarım
Koruma Sınıfı:
C600 Ø63 mm: IP41
C600 Ø100 mm ve Ø160 mm: IP54
C600G Ø100 mm ve Ø160 mm: IP65
Ortam Sıcaklığı: -20 °C ile +60 °C
Maksimum Akışkan Sıcaklığı: +60 °C
Çalışma Basıncı:
Sürekli çalışma: Tam skalanın %90'ı
Kısa süreli çalışma: Tam skala değeri
İbre: Siyah boyalı alüminyum DIN ibre
Kadran: Beyaz zeminli alüminyum gösterge
Sıcaklık Etkisi: ±0,06 × (t2 − t1) % tam skala; t1 referans sıcaklığı +20 °C'dir.

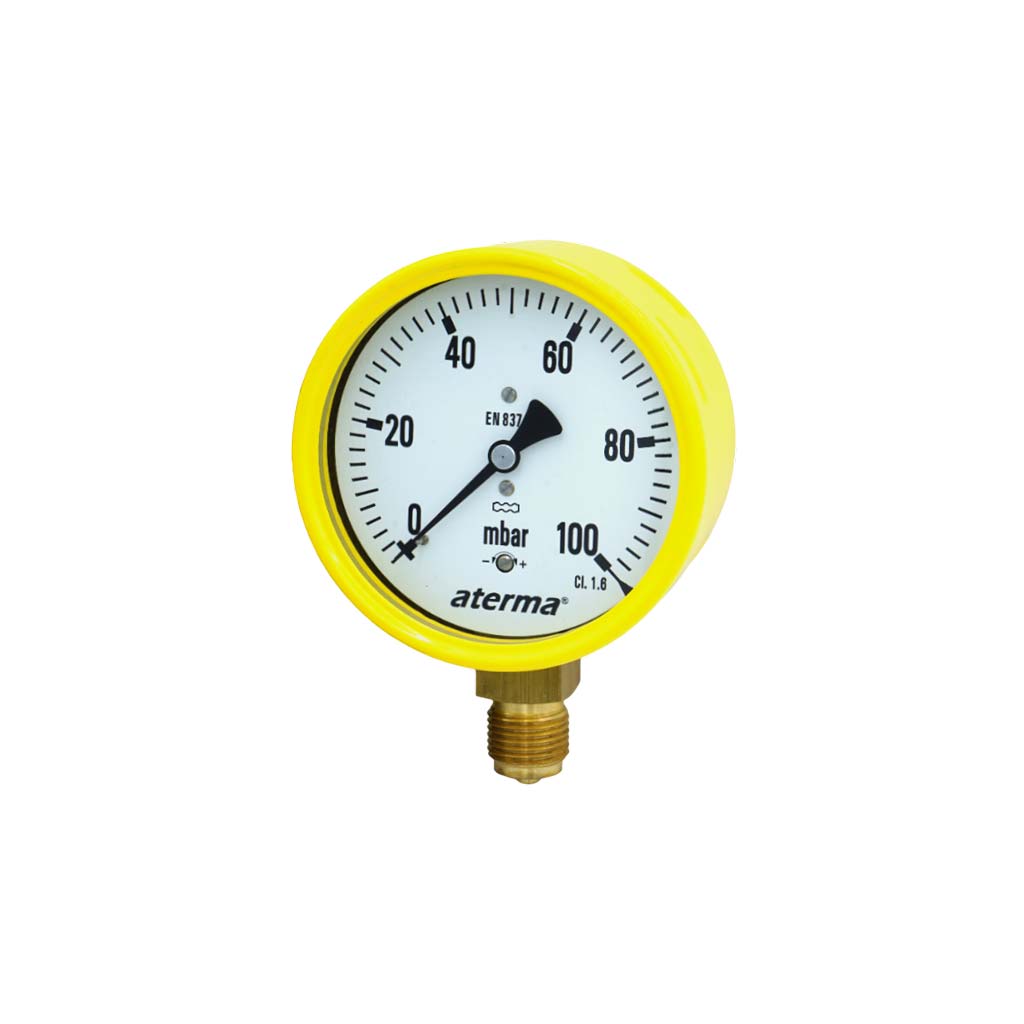

C600 Kuru Tip Kapsül Diyaframlı Manometre
C600 kuru tip manometre, sıvı dolgu içermeyen mekanik tasarımıyla düşük basınç ve vakum ölçümlerinde kullanılır. Sarı boyalı çelik kasası ve farklı gösterge çapları sayesinde doğalgaz basınç ölçümleri, laboratuvar sistemleri ve genel endüstriyel uygulamalar için ekonomik bir çözüm sunar.
C600G Gliserin Dolgulu Kapsül Diyaframlı Manometre
C600G gliserin dolgulu manometre, titreşimli çalışma ortamlarında daha kararlı basınç göstergesi elde edilmesini sağlar. Gliserin dolgusu, mekanik titreşimlerin ibre üzerindeki etkilerini azaltarak okunabilirliği artırır. Paslanmaz çelik kasası ve uygun modellerde IP65 koruma sınıfı sayesinde zorlu çalışma ortamlarında avantaj sağlar.
Doğalgaz Basınç Ölçümleri: Düşük basınçlı doğalgaz hatlarında, gaz dağıtım ve kontrol sistemlerinde basıncın yerel olarak izlenmesi amacıyla kullanılır.
Düşük Basınç Ölçüm Sistemleri: Milibar seviyesinde basınç ölçümü gerektiren endüstriyel uygulamalarda hassas basınç göstergesi sağlar.
Vakum Sistemleri: Negatif basınç skalaları sayesinde düşük vakum uygulamalarında basıncın takip edilmesine olanak tanır.
Medikal Endüstrisi: Uygun malzeme ve proses koşullarının sağlandığı medikal ekipmanlarda ve yardımcı basınç sistemlerinde kullanılabilir.
Laboratuvar Sistemleri: Test düzenekleri, araştırma ekipmanları ve düşük basınç ölçümünün gerekli olduğu laboratuvar uygulamalarında kullanılır.
Makine İmalat Endüstrisi: Endüstriyel makineler, gaz ve hava sistemleri ile düşük basınçlı yardımcı ekipmanlarda basınç izleme amacıyla tercih edilir.
Hassas Düşük Basınç Ölçümü: Kapsül diyafram teknolojisi, milibar seviyesindeki küçük basınç değişimlerinin mekanik olarak ölçülmesine olanak tanır.
Pozitif ve Negatif Basınç Ölçümü: Farklı skala seçenekleri sayesinde hem düşük pozitif basınç hem de vakum uygulamalarında kullanılabilir.
Titreşime Dayanıklı Model Seçeneği: C600G gliserin dolgulu model, mekanik titreşimlerin neden olduğu ibre salınımlarını azaltarak daha kararlı gösterim sağlar.
Farklı Gösterge Çapları: Ø63 mm, Ø100 mm ve Ø160 mm seçenekleri, montaj alanı ve okunabilirlik ihtiyaçlarına göre ürün seçimini kolaylaştırır.
Elektrik Gerektirmeyen Ölçüm: Mekanik ölçüm prensibi sayesinde harici elektrik beslemesine ihtiyaç duymadan yerel basınç takibi yapılabilir.
NPT, M20x1,5 ve alternatif proses bağlantıları
Özel basınç ve vakum ölçüm skalaları
Müşteriye özel kadran tasarımı
Kalibrasyon sertifikası
C600 – C600G serisi, düşük basınç ve vakum uygulamalarında hassasiyet, dayanıklılık ve kolay okunabilirliği bir araya getirir. Kapsül diyaframlı ölçüm sistemi sayesinde milibar seviyesindeki basınçların mekanik olarak izlenmesini sağlar.
C600 kuru tip model genel endüstriyel uygulamalar için ekonomik bir seçenek sunarken, C600G gliserin dolgulu model titreşimli sistemlerde ölçüm göstergesinin kararlılığını artırır.
C600 – C600G Kapsül Diyaframlı Manometreler, doğalgaz sistemlerinden laboratuvar ekipmanlarına kadar düşük basınç ölçümünün gerekli olduğu uygulamalarda güvenilir ve pratik bir çözüm sunar.
